瓷質散堆填料俗稱瓷環
瓷質散堆填料可用于化工、冶金
陶瓷矩鞍環屬于采用連續擠出的工藝進行加工,具有通量大
陶瓷階梯環增加了填料顆粒之間的空隙
陶瓷拉西環是極早開發的一種散堆填料

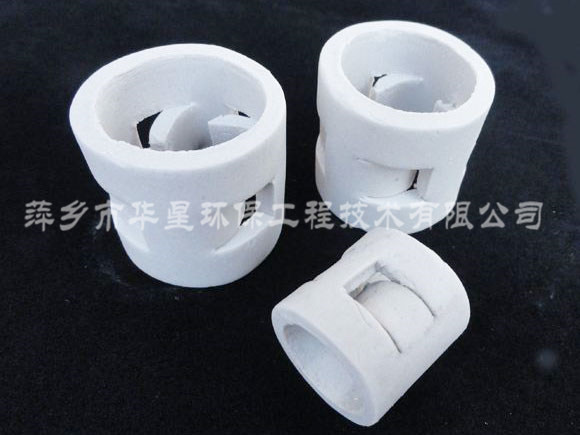

陶瓷鮑爾環填料是在陶瓷拉西環的基礎上開發的一種高徑相等的開孔環型填料
,每層窗孔有5個舌葉,每個舌葉內彎指向環心,上下兩層窗孔的位置相反錯開,一般開孔面積約占環壁總面積的30%左右,使得填料塔內的氣體和液體能夠從窗孔自由通過,改善了氣液分布,充分利用了環的內表面。陶瓷異鞍環填料是在矩鞍環填料基礎上加以改進的新型填料,具有壓降低
,傳質效率高等特點,廣泛應用于硫酸干燥塔及其他塔設備。陶瓷十字隔板環填料適用于整齊堆砌
,目前一般只作為亂堆填料的塔底支撐分布層用。Ф 80-150mm規格的十字隔板環可作支承材料,空隙率大于60%,個數為整聚數。主要技術參數 Main technical parameters
品 名 | 規 格 | 比 表 面 積 | 空 隙 率 | 堆 積 重 量 | 堆積個數 |
拉西環 | 25×25×3 | 25 | 0.68 | 595 | 19000 |
50×50×5 | 120 | 0.79 | 457 | 8000 | |
洗滌環 | 80×80×8 | 98 | 0.75 | 585 | 1950 |
100×100×10 | 87 | 0.71 | 500 | 1000 | |
異鞍環 | ∮25 | 238 | 0.78 | 580 | 76500 |
∮38 | 151 | 0.79 | 480 | 24600 | |
∮50 | 133 | 0.81 | 460 | 9500 | |
∮76 | 107 | 0.77 | 552 | 2830 | |
低環 | ACP-25 | 251 | 0.77 | 550 | 23000 |
ACP-38 | 140 | 0.82 | 430 | 18000 | |
ACP-50 | 106 | 0.84 | 380 | 12500 | |
十字環 | 80×8 | 120 | 0.54 | 916 | 1950 |
100×10 | 110 | 0.53 | 930 | 1000 | |
150×15 | 60 | 0.58 | 960 | 296 | |
鮑爾環 | 25×3 | 260 | 0.78 | 595 | 64000 |
50×5 | 130 | 0.82 | 457 | 8000 | |
矩鞍環 | 13 | 545 | 0.71 | 690 | 735000 |
16 | 438 | 0.70 | 700 | 365099 | |
階梯環 | 25×20×3 | 350 | 0.74 | 588 | 98000 |
80×50×8 | 96 | 0.74 | 590 | 3020 |
